無線行程開關
KJT-WDTC-CN是我司自主開發生產的一款無線行程開關。通訊采用2.4GHz世界通用ISM頻段，有125個通訊頻道，避免通訊干擾，滿足多點通信和跳頻通信需要。
采用高效的GFSK調制通訊技術，頻率利用率高，發射功率20dbm，發射接收通訊響應時間<0.2S。
發射接收距離開闊地200米，更遠的距離可以通過中繼。無線行程開關待機時間長，通訊可一對一，多對一和一對多模式可滿足客戶的不同需求。
· 技術參數規格
|
額定負載 |
接收器的標準負載10A/250VAC |
|
接觸電阻 |
<30mΩ |
|
動作頻率 |
100次/min |
|
通訊模式 |
一對一，多對一或者一對多 |
|
通訊應答時間 |
≤0.2S |
|
發射頻率 |
2.40GHz |
|
電池充電時間 |
2小時 |
|
電池壽命 |
充電約500次 |
|
動作力 |
≤20N |
|
絕緣電阻 |
>100MΩ@500VDC |
|
壽命 |
100萬次 |
|
使用溫度范圍 |
-30~+80℃ |
|
防護等級 |
IP67 |

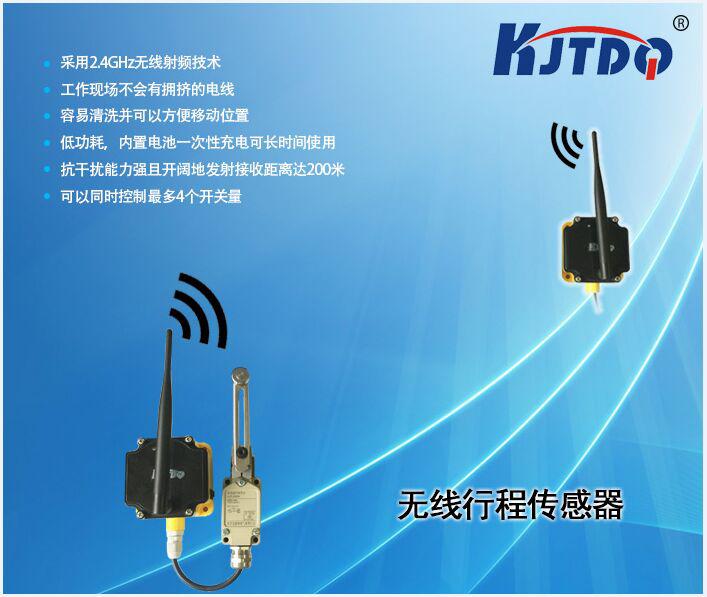

· 無線行程開關
無線行程開關采用鋰電池供電，鋰電池規格3000mAh，充電采用5V電源適配器，采用圓孔電源座；設計充電周期24個月（每天按開關50次）。紅色LED指示充電狀態，綠色LED指示發射工作狀態。
工作時，打開電源開關，當行程開關踩下時，綠色LED點亮，行程開關松開時，綠色LED熄滅。當外部電源適配器插入充電時，紅色LED點亮，進行充電，當電池充滿電時，紅色LED熄滅（或者微亮以指示外部適配器插著），完全放電至充滿電約2小時充電時，可同時進行操作使用。
通訊模式可一對一和一對多發射。
接收器
電源使用220VAC電源和5VDC電源適配器兩種方式供電，可方便客戶使用時進行電源調整。
接收器適合多可使用4個1C觸點開關
接收器有一個電源指示燈和相應的信號接收指示燈，當收到相應的信號指示時，相應的指示燈點亮。
接收器可以帶485串口輸出
可以直接接繼電器，PLC |
